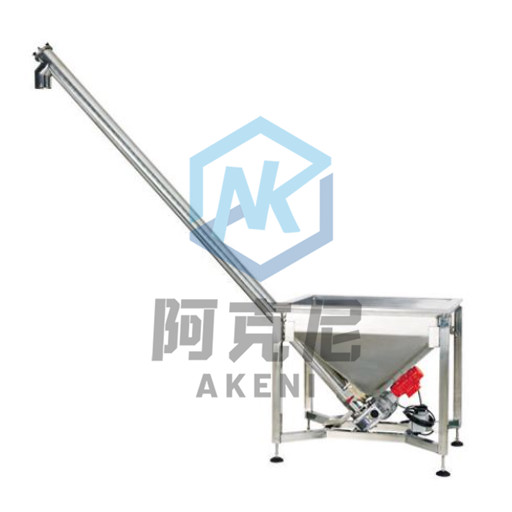

螺旋上料機為塑料加工機械所需的配套輔機，可將粉狀或顆粒狀塑料原料直接自動輸送到料斗內，或高速混合機、攪拌機等容器內，在接觸原料部分，均采用不銹鋼制作，輸送過程中原料不受污染，不帶入異物，能使生產過程中實現全封閉自動化。

　　產品特點：

　　1、安裝方便，并可移動，如多臺拌料機使用同一種料，只需一臺上料機可同時供多臺拌料機的上料，免除人工加工的麻煩，使加料工作變得更安·全、更省時、更省力。

　　2、設計合理，操作維護方便，與真空上料機相比，可免去經常清理過濾器的煩惱。

　　3、采用各國先進電氣控制元件和知名電機，確保系統運轉安·全可靠，輸送能力每小時MAX上料量達3噸。(特殊要求可以定制其它類型)。

　　4、本機適用范圍廣，即可上粉料、塑料顆粒料、粉?；旌狭?，又可上破碎機，也可用于醫藥、化工生產過程中的粉粒料的傳運上料。

　　5、把原料不斷倒入料箱，啟動開關，原料從料箱底部由螺桿不斷的把料往上輸送到出料口，系統中設有時間設定,可根據每次上料量設定上料時間及放料時間。



設計一臺螺旋給料機需要考慮多個方面，包括結構設計、材料選擇、驅動方式、螺旋葉片設計等。以下是設計螺旋給料機的主要步驟和要點：



1. 確定設計參數

輸送物料：確定需要輸送的物料類型（如顆粒、粉末、塊狀等）、物料的密度、流動性、濕度、腐蝕性等特性。

 輸送能力：確定每小時需要輸送的物料量（通常以噸/小時或立方米/小時為單位）。

 輸送距離：確定物料需要輸送的水平距離和垂直高度。

 工作環境：考慮工作環境的溫度、濕度、是否有腐蝕性氣體等。



2.螺旋葉片設計

螺旋直徑：根據輸送能力和物料特性確定螺旋的直徑。通常螺旋直徑越大，輸送能力越強。

螺距：螺距是螺旋葉片每轉一圈前進的距離。螺距的選擇取決于物料的流動性和輸送速度要求。

葉片類型：常見的螺旋葉片類型有實體螺旋、帶式螺旋和葉片螺旋。實體螺旋適用于輸送干燥、流動性好的物料；帶式螺旋適用于輸送粘性物料；葉片螺旋適用于輸送易結塊的物料。

螺旋軸：螺旋軸通常由鋼管制成，需要考慮其強度和剛度，以承受輸送過程中的扭矩和彎矩。



3.驅動裝置設計

電機選擇：根據輸送能力和輸送距離選擇合適的電機功率。電機功率的計算需要考慮物料的重量、輸送速度、摩擦阻力等因素。

 減速機：選擇合適的減速機以降低電機轉速，增加扭矩，確保螺旋給料機能夠穩定運行。

 聯軸器：選擇合適的聯軸器連接電機和螺旋軸，確保動力傳遞的平穩性。



4.進料口和出料口設計

進料口：進料口的設計應確保物料能夠均勻、連續地進入螺旋給料機。進料口的大小和形狀應根據物料的流動性和輸送能力確定。

出料口：出料口的設計應確保物料能夠順利排出，避免堵塞。出料口的位置和大小應根據輸送距離和物料特性確定。



5. 支撐結構設計

軸承選擇：選擇合適的軸承以支撐螺旋軸，確保其能夠承受輸送過程中的載荷。軸承的布置應考慮螺旋軸的長度和輸送距離。

支撐架：設計支撐架以固定螺旋給料機，確保其在運行過程中穩定可靠。支撐架的材料應具有足夠的強度和剛度。



6.材料選擇

螺旋葉片和軸：根據物料的腐蝕性和磨損性選擇合適的材料。常用的材料有碳鋼、不銹鋼、耐磨鋼等。

外殼：外殼材料應具有足夠的強度和耐磨性，通常選用鋼板或不銹鋼板。



7. 安全與防護

防護罩：在螺旋給料機的旋轉部件周圍安裝防護罩，防止操作人員接觸旋轉部件。

緊急停機裝置：設計緊急停機裝置，以便在發生故障時能夠迅速停止設備運行。



8. 控制系統

自動化控制：根據需求設計自動化控制系統，實現螺旋給料機的自動啟停、速度調節、故障報警等功能。

傳感器：安裝傳感器以監測螺旋給料機的運行狀態，如物料流量、電機電流、軸承溫度等。



9. 安裝與調試

安裝：按照設計要求進行安裝，確保螺旋給料機的各個部件正確連接和固定。

調試：在安裝完成后進行調試，檢查螺旋給料機的運行狀態，確保其能夠穩定、高效地工作。



10. 維護與保養

定期檢查：定期檢查螺旋葉片、軸承、電機等部件的磨損情況，及時更換磨損嚴重的部件。

潤滑：定期對軸承和減速機進行潤滑，確保其正常運行。

清潔：定期清理螺旋給料機內部的殘留物料，防止堵塞和腐蝕。



總結

設計一臺螺旋給料機需要綜合考慮物料特性、輸送能力、結構設計、材料選擇、驅動方式等多個因素。通過合理的設計和優化，可以確保螺旋給料機在運行過程中穩定、高效、可靠。
